DIAMANTE DE SOFTBALL SIMON CARBONELL TOWSEND



gasajo@gmail.com

gasajo@gmail.com

BAQ 2014
CATEGORÍA DISEÑO ARQUITECTÓNICO
COLOMBIA
JUAN FELIPE CADAVID VASQUEZ,ARQ. CARLOS ANDRÉS GARCIA BENITES

El proyecto Diamante de softbol Simon Carbonell Towsendubicado en la unidad deportiva Jaime Aparicio, que como edificio  responde con éxito a resaltar la cultura deportiva, resuelve unas necesidades particulares del sitio,  donde  los recorridos que se disgregan en  distintas direcciones dentro de la unidad   se vinculan  a un tejido urbano  como aproximaciones públicas logrando cohesionar los escenarios antiguos  de los nuevos no solo para beneficio del mismo complejo sino para la ciudad en general, definiendo apertura e integrando lugares de permanencia actuales y conectando otros escenarios deportivos próximos al lugar, tal como el estadio Pascual Guerrero.

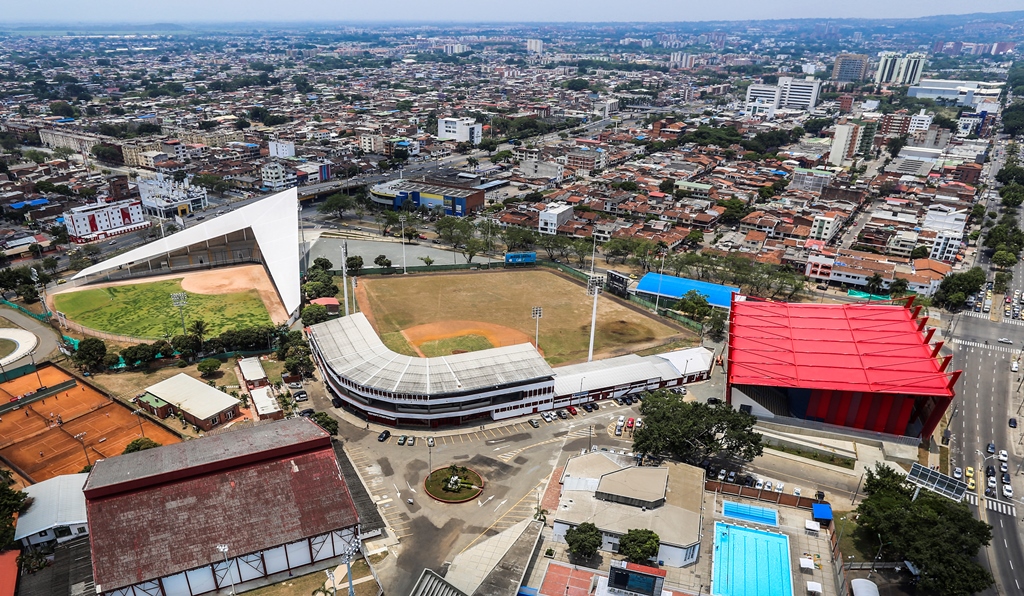

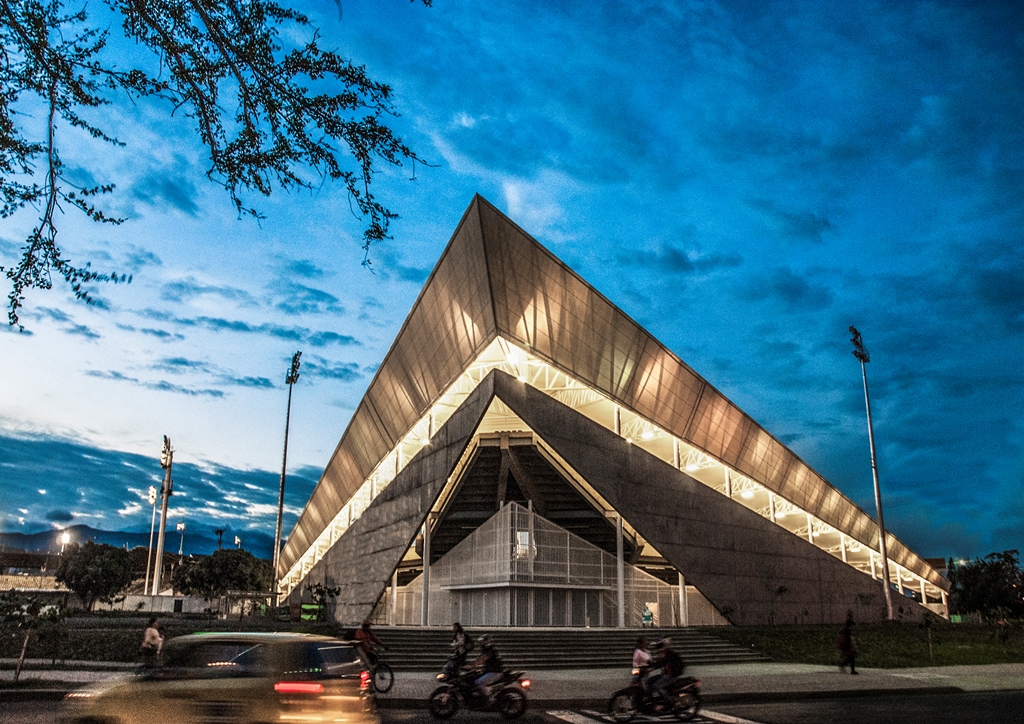

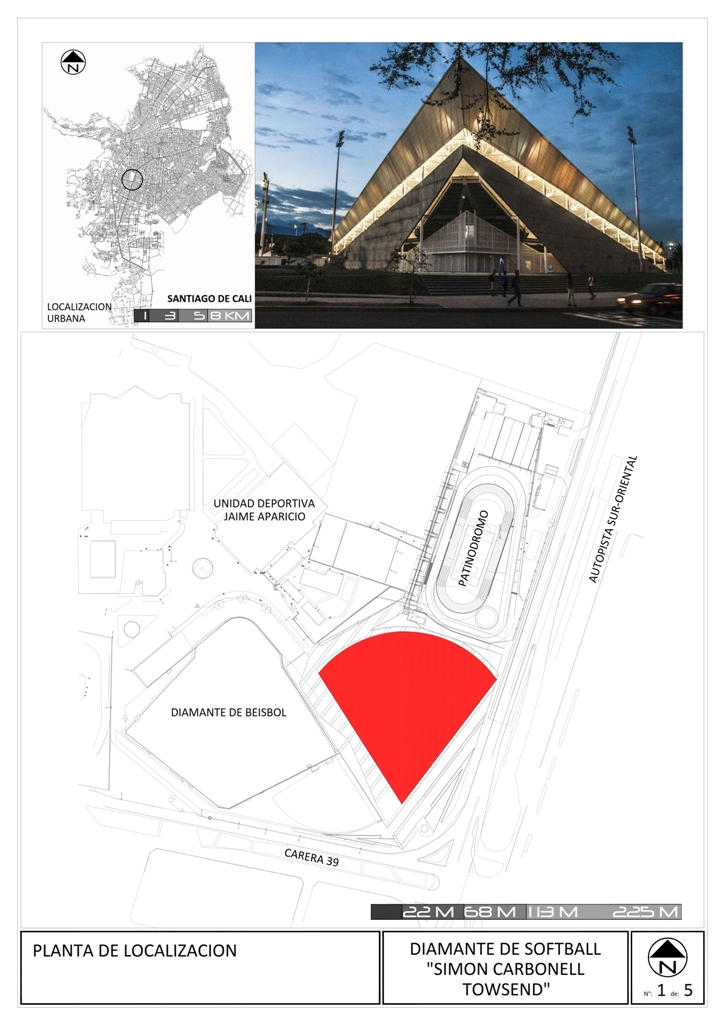

El diamante de softbol al encontrarse ubicado dentro de la unidad olímpica, en la esquina sur-oriental de cara a la ciudad, en sentido norte- sur,  se convierte en un punto focal para el encuentro de la ciudadanía y aficionados al deporte, este nuevo  referente urbano de forma  triangulada en punta de lanza se destaca como una sólida escultura  que emerge  para crear  un hito arquitectónico para Santiago de Cali.

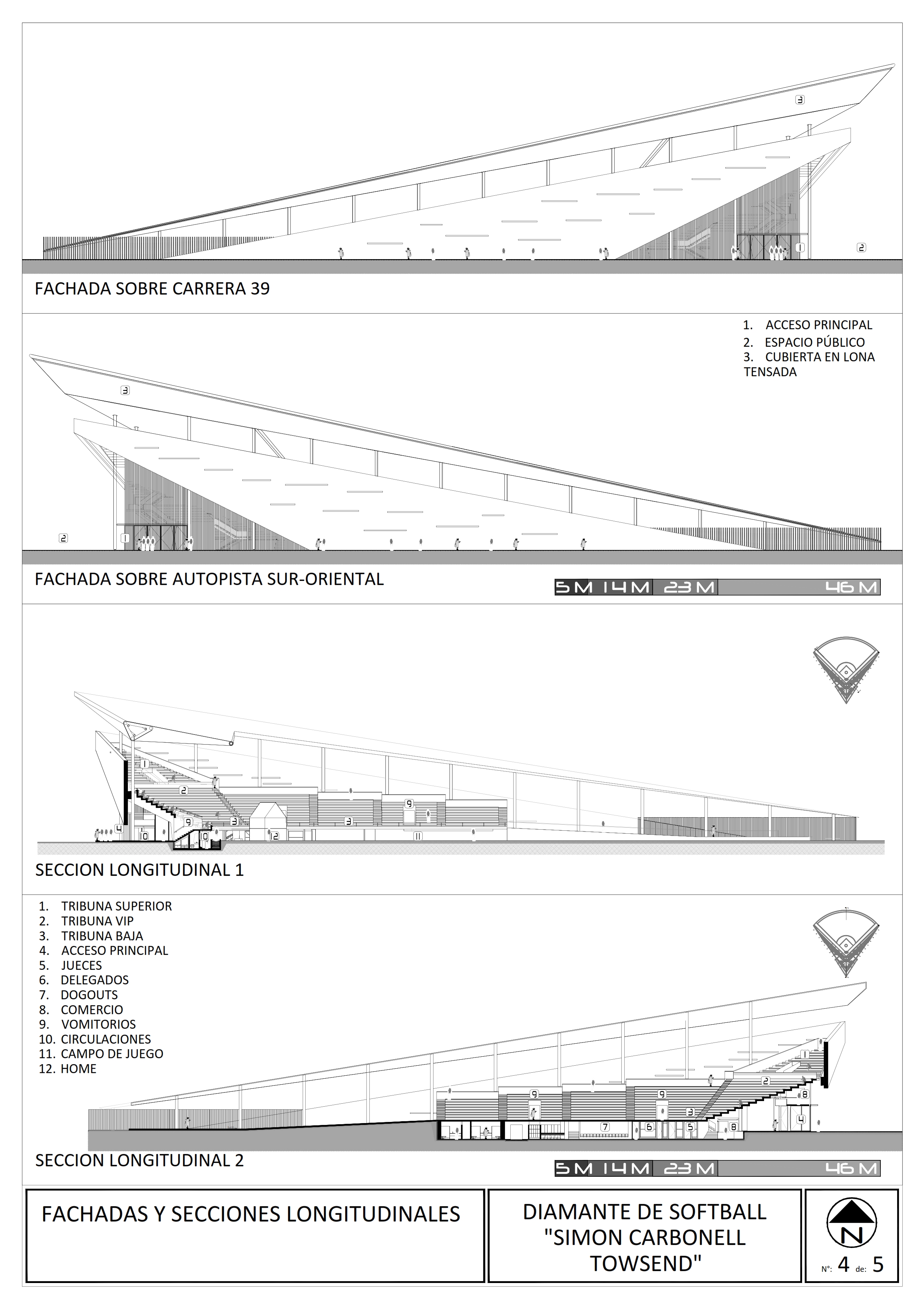

La forma de diamante del campo y la dinámica del juego de softbol se valoran  para entender que  el mejor lugar de apreciación de este deporte es  detrás del home, es por eso que el edificio se alza hacia este lugar generando el mayor lugar de aforo de tribuna, que desciende paulatinamente en forma triangular con menor capacidad hacia los costados del campo, de esta manera se constituye una figura contundente que rinde tributo a la forma del diamante y su lógica  de juego.

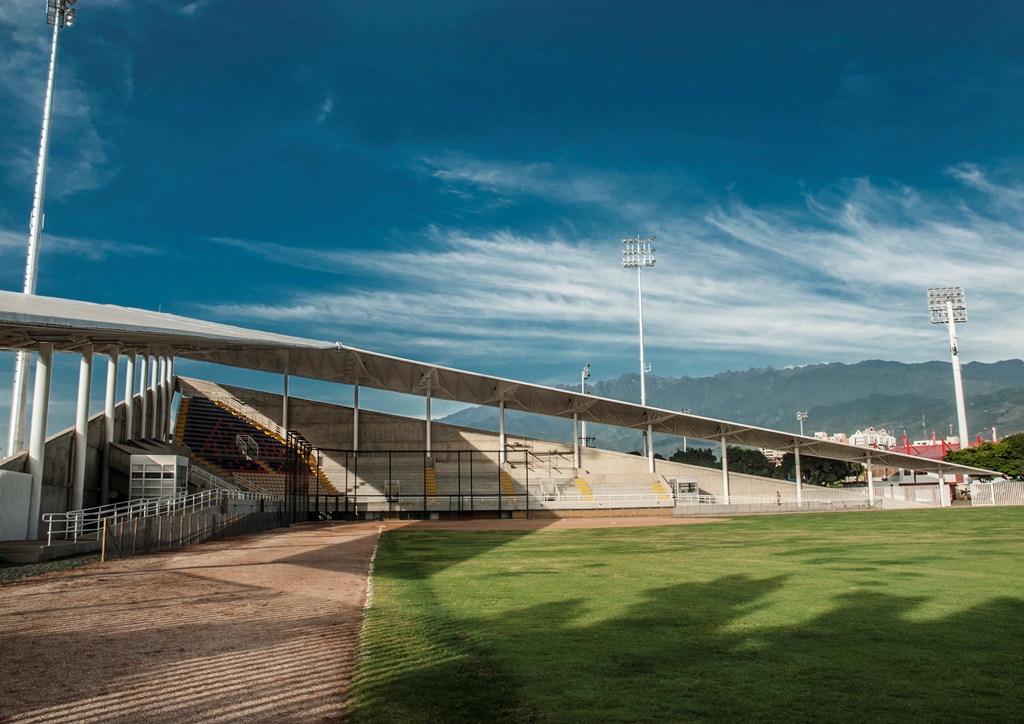

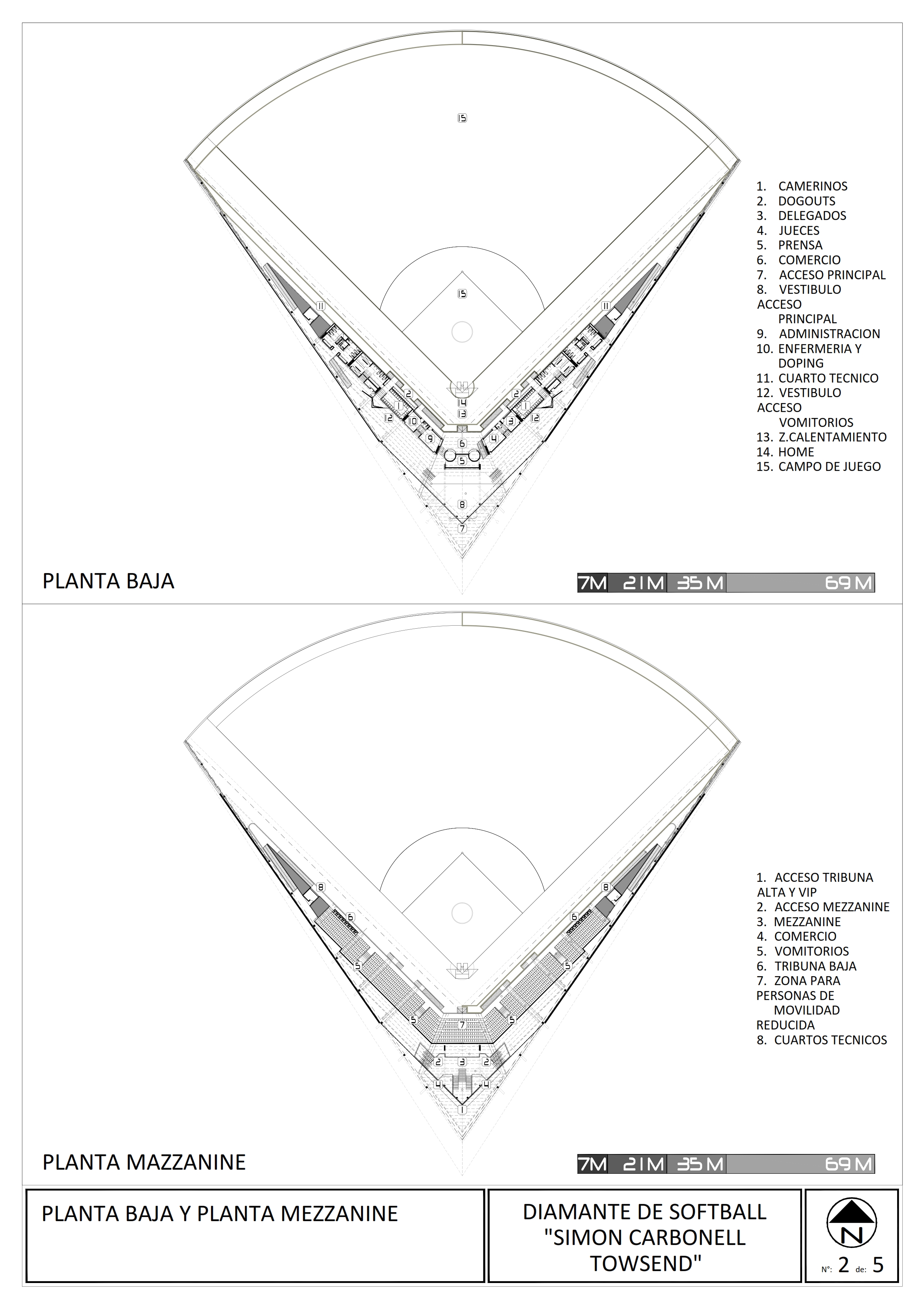

Este edificio de 2300 m2. organiza el programa de  necesidades básicamente en dos alas de servicios de forma simétrica al eje central del diamante,la planta baja dispone de un  gran vestíbulo central de acceso al edificio y a la tribuna,una oficina central de cabinas para prensa y dos módulos comerciales;en cada ala se establece un área de oficinas para administración, delegados, jueces y enfermería; y un sector de servicios para vestidores, baños de jugadores,  baños públicos y un modulo técnico enmarcado por una rampa para accesibilidad de personas con movilidad reducida. En un segundo nivel se encuentra un mezanine que posibilita un área de comidas y soluciona la accesibilidad a la parte alta de tribuna; finalmente en el ultimo nivel se proyecta la tribuna cubierta con capacidad para  1.600 espectadores  entre los sectores laterales, central, sector superior y V.I.P.

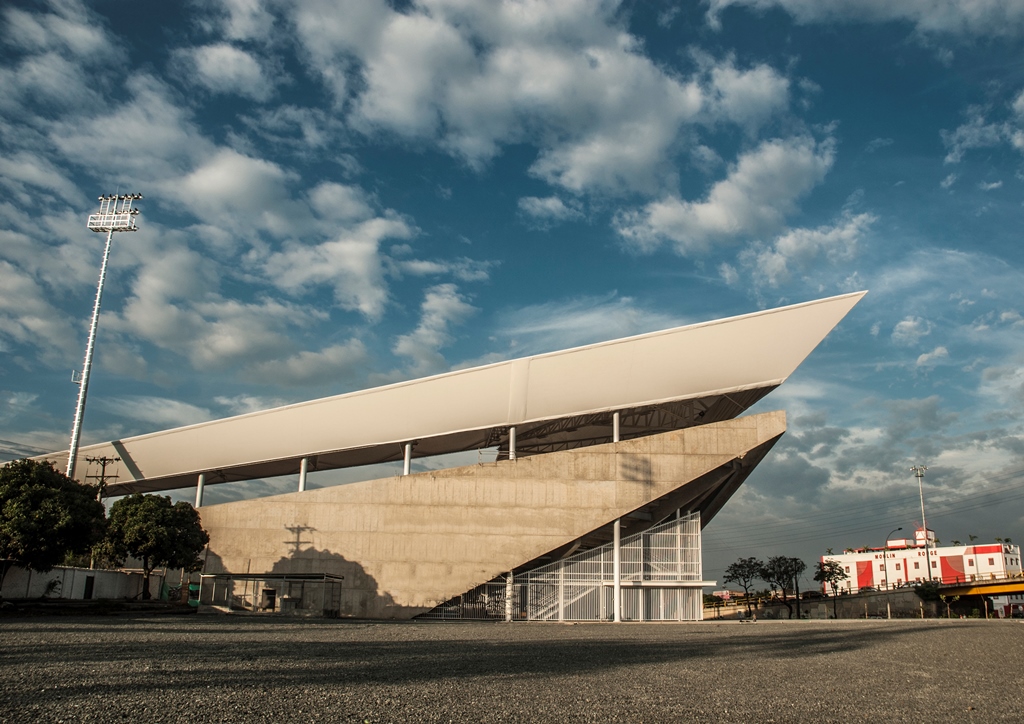

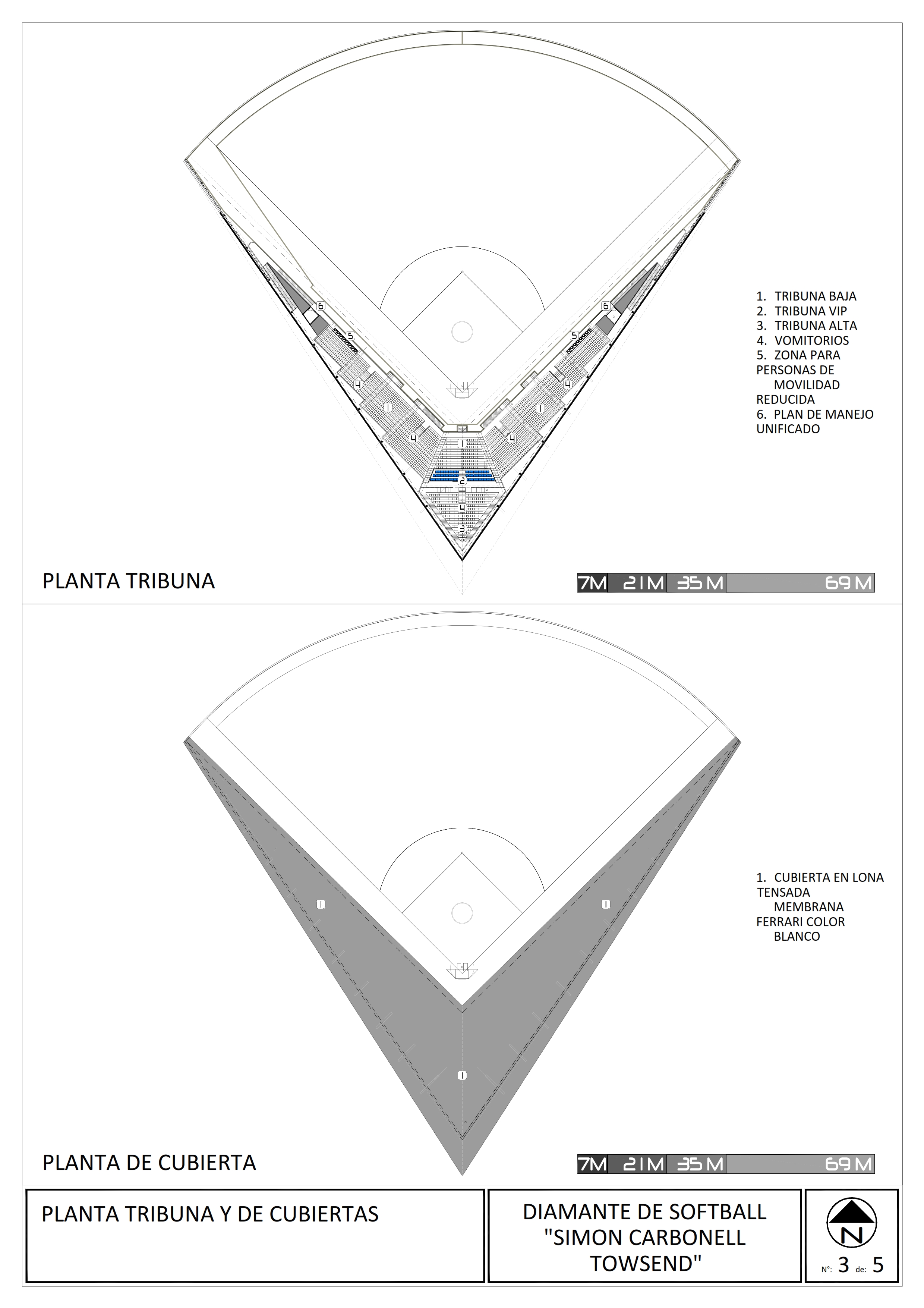

Este reducido programa y la forma simétrica en que se organiza beneficia al diamante y su funcionamiento puesto que genera un esquema arquitectónico  sistemático,  ligero y de pocos elementos constitutivos donde básicamente con un muro triangulado que contiene la tribuna y su parte inferior donde se genera  un espacio cubierto por el cual se accede y se circula a manera de vestíbulo deambulatorio, la ligera cubierta en membrana o tensoestructura que emerge de la planta baja con una estructura metálica cubriendo el área de  tribuna de forma análoga a  una cometa, y un cerramiento perimetral elemental con piezas  metálicas repetidas; resuelven los componentes generales del edificio.

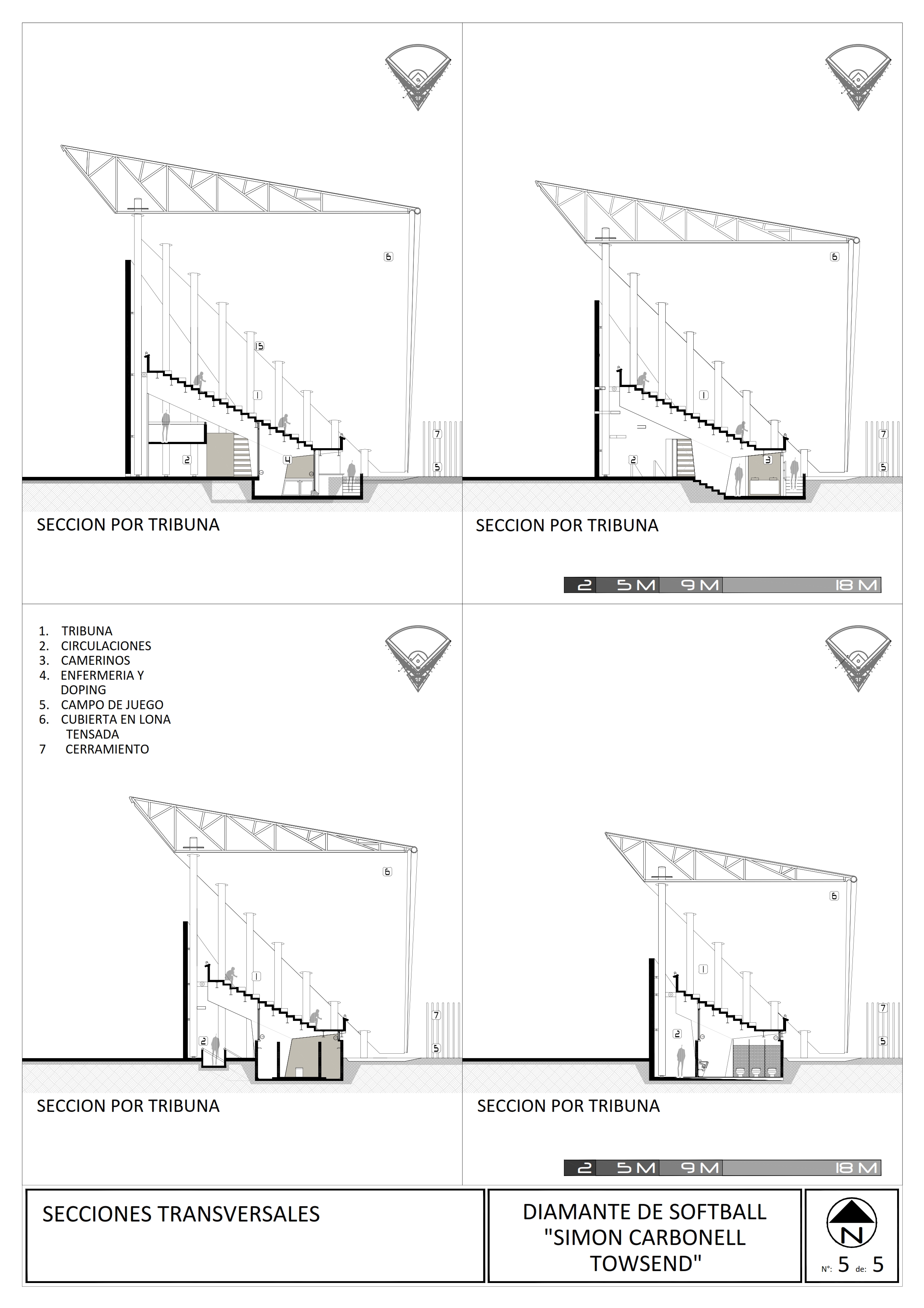

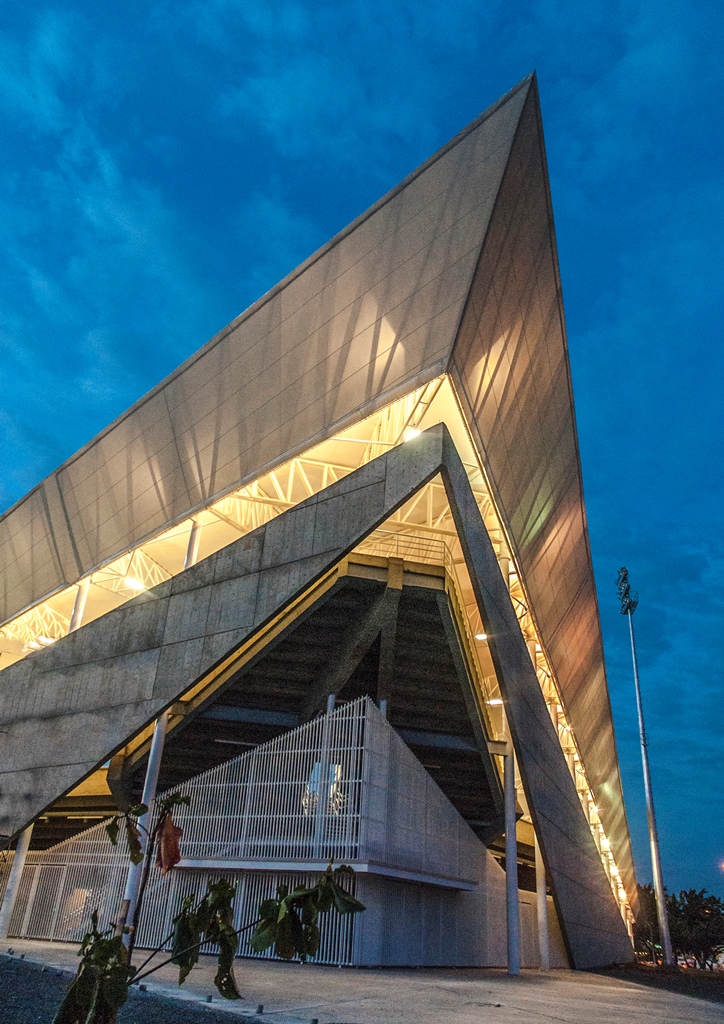

De la misma manera como se simplifican los componentes arquitectónicos se propone el sistema constructivo como propuesta fundamental para una rápida ejecución con el mas optimo nivel estético brindado por los elementos estructurales a la vista; el muro en concreto color blanco en forma de triangulo  arriostra  la estructura metálica de la tensoestructura de cubierta en lona y de forma consecutiva ésta estructura de cubierta se conecta a  unos  stringer en concreto armado de distinta sección que soportan la tribuna, logrando generar un solo conjunto estructural para un optimo  comportamiento sismoresistente. La tribuna se resuelve de manera sistemática y simétrica  con vigas metálicas IP que generan  una estética que sugiere la fuerte desnudez  de todos sus  elementos. Los demás componentes arquitectónicos se resuelven con prefabricados, muros en mampostería estructural y sistemas livianos.

La sostenibilidad del edificio se fortalece con un ingrediente bioclimático, el cual es tenido en cuenta desde su contexto urbano donde la ambientación del paisajismo juega un papel importante por la disposición estratégica de su  vegetación, ayudando a disminuir el efecto de radiación hacia el campo de juego y a reducir   la temperatura en los sectores de tribuna, de igual manera el edificio por poseer cerramientos permeables y una cubierta en membrana  suspendida de la tribuna hace que el viento circule libremente a través del edificio tanto en la planta baja, como en el área superior, permitiendo de esta manera que el diamante Simon Carbonell Towsend se convierta en un gran escenario de  softbol de cara a los worldgames 2013 Cali.
